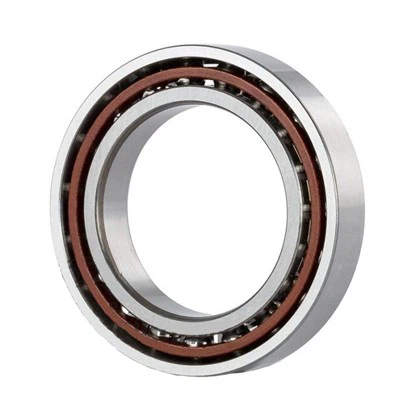

Specifičan opis sufiks koda švedskih SKF ležajeva:
(1) Unutrašnji dizajn
ACD - kontaktni ugao je 25 stepeni.
B - kontaktni ugao je 40 stepeni.
CC -kontaktni ugao je 12 stepeni.
CD -kontaktni ugao je 15 stepeni.
BUDI -Ležaj tipa BE sa kontaktnim uglom od 40 stepeni, uvećanim čeličnim kuglicama i kavezom od najlona 6.6 ojačanog staklenim vlaknima.
Dvoredni kuglični ležaj sa ugaonim kontaktom
A -standardni dizajn za ležajeve sa vanjskim prečnikom manjim ili jednakim 90 mm, bez razmaka za opterećenje kuglice i kavezom od najlona 6.6 ojačanog staklenim vlaknima.
E -Na jednoj strani ležaja nalazi se otvor za opterećenje kuglica, koji može držati više čeličnih kuglica, tako da ima veću radijalnu i aksijalnu nosivost.
Sferni valjkasti ležajevi
CAC, ECAC, CA, ECA -Ovi dizajni se koriste za ležajeve velikih dimenzija, a valjci su simetrični.
CC, S, ES -Ovi ležajevi imaju simetrične valjke i nemaju prirubnice na unutrašnjem prstenu.
E - je najstandardniji dizajn SKF-a. Vanjski prsten E-tipa ležaja ima žljeb za ulje i tri rupe za ulje. U ovom slučaju, W se mora dodati kodu sufiksa da bi se razlikovao.
Cilindrični valjkasti ležaj
B-- ležajevi sa valjcima sa tretiranim površinama (full complement valjkasti ležajevi).
B4--Obrađene su prstenaste površine ležaja i kotrljajne površine (potpuni kotrljajni ležajevi).
EC{0}}Unutrašnja geometrija ležaja je poboljšana da ima veću nosivost. Krajnje strane prirubnice i valjka imaju dobre uslove kontakta i podmazivanja i mogu izdržati veća aksijalna opterećenja.
(2) Vanjski dizajn
CA, CB, CC -univerzalni odgovarajući jednoredni kuglični ležajevi sa ugaonim kontaktom koji se mogu uskladiti i ugraditi na bilo koji način (serijski, licem u lice ili leđima uz leđa). Kada se rasporedi leđa uz leđa ili licem u lice, unutrašnji zazor prije aksijalne ugradnje upoređuje se sa normalnom vrijednošću: mali (CA), normalni (CB), veliki (CC).
-2F - Vanjski sferni kuglični ležaj sa prstenovima koji odbijaju prašinu na obje strane.
-2FF-Vanjski sferni kuglični ležaj sa kombinovanim prstenovima za zadržavanje prašine sa obje strane.
G - Univerzalni odgovarajući jednoredni ugaoni kuglični ležaj. Kada se postavlja licem u lice ili leđima uz leđa, postoji određeno prednaprezanje prije ugradnje u ležaj.
GA -Kada su raspoređeni licem u lice i leđa uz leđa, postoji manji prednapon u ležaju.
GB -Kada su raspoređeni licem u lice i leđima uz leđa, postoji srednji prednapon u ležaju.
Preuzmite bez vodenog žiga visoke definicije
GC -Kada su raspoređeni licem u lice i leđa uz leđa, dolazi do većeg prednaprezanja u ležaju.
K - Konusni otvor, konus 1:12.
K30 - Konusni otvor, konus 1:30.
-LS -Jedna strana ležaja ima kontaktnu brtvu, a na unutrašnjem prstenu nema zaptivne čahure.
-2LS -Ležaj ima LS zaptivke sa obe strane.
N - Na vanjskom prstenu ležaja nalazi se utor za pričvršćivanje.
NR -Na vanjskom prstenu ležaja nalazi se pričvrsni žljeb i pričvrsni prsten.
N2 -Na ivici vanjskog prstena nalaze se dva dijametralno suprotna zareza.
PP -Ležaj (noseći kotrljajni ležaj, ležaj bregastog držača) ima kontaktne zaptivke sa obe strane.
RS -Ležajevi (igličasti ležajevi) imaju kontaktne brtve od sintetičke gume ili poliuretana na jednoj strani.
-RS1 -Jedna strana ležaja ima kontaktnu brtvu od sintetičke gume obložene čelikom.
-2RS1 -Obje strane ležaja imaju zaptivke RS1.
-2RS -Obje strane ležaja (igličasti ležaj) imaju RS zaptivke.
-RZ -Jedna strana ležaja ima zaptivku od sintetičke gume niskog trenja obloženu čelikom.
-2RZ -Obje strane ležaja imaju RZ zaptivke.
X - 1. Osnovne dimenzije modificirane u skladu sa ISO standardima; 2. Cilindrična kotrljajuća površina (održavajući valjkasti ležaj, ležaj bregastog držača).
Z -Jedna strana ležaja ima poklopac za prašinu (nefrikciona brtva).
-2Z -Obje strane ležaja imaju poklopce za prašinu.
-ZN -Jedna strana ležaja ima poklopac za prašinu, a druga strana ima utor za držanje na vanjskom prstenu.
-2ZN -Obje strane ležaja imaju poklopce za prašinu, a vanjski prsten ima utor za pričvršćivanje.
-2NR -Isto kao -ZN, sa potpornim prstenom.
-2ZNR -Isto kao -2ZN, sa potpornim prstenom.
(3) Kavez
Da bi se objasnio način vođenja kaveza u ležaju, slovo
A ili B se mogu dodati nakon poštanskog broja kaveza. A znači da se kavez vodi vanjskim prstenom; B znači da je kavez vođen unutrašnjim prstenom. Kavez bez indikacije se vodi pomoću kotrljajućeg elementa.
F -čvrsti kavez od čelika ili specijalnog livenog gvožđa.
J - kavez za štancanje čelične ploče.
M -čvrsti kavez od lake legure.
MP -mesingani kavez.
P -staklenih vlakana najlon 6.6 injekcijski liveni kavez.
TN -inženjerski plastični kavez brizgani.
Y - kavez za štancanje bakrene ploče.
V - potpuni valjkasti ležaj (bez kaveza).
VH -Kompletni ležaj (cilindrični valjkasti ležaj) sastavljen od nerazdvojenih valjkastih sklopova.
Stepen tolerancije
/CLN -Ekvivalentno ISO stepenu tolerancije 6X, koristi se za metričke konusne valjkaste ležajeve (tolerancija širine je smanjena).
/CLO -Ekvivalent ISOO toleranciji, koristi se za inčne konusne valjkaste ležajeve.
/CL3 - Ekvivalentno toleranciji ISO3, koristi se za inčne konusne valjkaste ležajeve.
/CL7A -Konusni valjkasti ležajevi koji zadovoljavaju standarde konfiguracije diferencijalnih ležajeva.
/CL7C - Konusni valjkasti ležajevi koji ispunjavaju posebne standarde za konfiguraciju diferencijalnih ležajeva.
/P4 - Preciznost dimenzija i rotacije zadovoljava ISO4 toleranciju (preciznije od P5).
/P4A - Preciznost dimenzija zadovoljava ISO4 toleranciju, a tačnost rotacije je ekvivalentna AFBMA standardu ABEC9.
/P5 - Dimenziona tačnost rotacije zadovoljava ISO5 toleranciju (veća tačnost od P6).
/PA9A - Tačnost dimenzija i rotacije je ekvivalentna nivou ABEC9 standarda AFBMA.
/PA9B -Tačnost dimenzija je ekvivalentna nivou ABEC9 standarda AFBMA, a tačnost rotacije je veća od PA9A.
/SP - Dimenzijska tačnost je oko P5, a tačnost rotacije je oko P4.
/UP -Dimenzijska tačnost je oko P4, a tačnost rotacije je oko P4.
Zazor ležaja
/C1 - Razmak ispunjava standard za grupu 1, a razmak je manji od grupe 2.
/C2 - Razmak ispunjava standard za grupu 2, a razmak je manji od grupe 0.
/CO - Odobrenje zadovoljava standard za grupu 0, izostavljeno u kodu, nije naznačeno.
/C3 - Razmak ispunjava standard za grupu 3, a razmak je veći od grupe 0.
/C4 - Zazor ispunjava standard za grupu 4, a razmak je veći od grupe 3.
/C5 - Zazor ispunjava standard za grupu 5, a razmak je veći od grupe 4.
Kada se šifra zazora kombinuje sa oznakom tolerancije ležaja P4, P5 ili P6, šifra zazora C se može izostaviti.
Na primjer: P6+C2=P62
Posebni tehnički zahtjevi
/Q - Najispravnija unutrašnja geometrija i hrapavost površine (za konusne valjkaste ležajeve).
/Q66 - Nivo vibracija je manji od opšteg standarda kvaliteta, a vršni nivo vibracija je manji od opšteg standarda kvaliteta.
/QE5 - Zadovoljava posebne standarde za motore, sa dimenzijama i preciznošću rotacije do P6. Izuzetno niska buka.
/QE6 - Ispunjava standarde motora, niska buka.
Konfiguracija ležaja
/DB -Dva podudarna jednoredna kuglična ležaja sa dubokim žljebovima, jednoredni kuglični ležajevi sa ugaonim kontaktom ili jednoredni konusni valjkasti ležaji su ugrađeni u parovima leđa uz leđa. Broj iza DB označava aksijalni zazor ili veličinu prednaprezanja tokom instalacije.
A -Lagano predopterećenje (kutni kuglični ležaj).
B -Predopterećenje veće od Ā (kutni kuglični ležaj).
C - Predopterećenje veće od B (kutni kuglični ležaj).
CA -Unutrašnji zazor je manji (duboki žljeb ili kuglični ležaj sa ugaonim kontaktom).
CB -Unutrašnji zazor je veći od CA (duboki žleb ili kuglični ležaj sa ugaonim kontaktom).
CC -Unutrašnji zazor je veći od CB (kuglični ležaj sa dubokim žljebom).
CG -"Nulti" zazor (konusni valjkasti ležaj).
C... - Posebni aksijalni unutrašnji zazor Broj iza CC označava veličinu aksijalnog zazora.
GA -Lakši prednapon (kuglični ležaj sa dubokim žljebom).
GB - Predopterećenje veće od CA (kuglični ležaj sa dubokim žljebom).
G... -Posebno prednaprezanje (broj iza G označava veličinu predopterećenja).
/DF -Dva uparena jednoredna kuglična ležaja sa dubokim žljebom, jednoredni kuglični ležajevi sa ugaonim kontaktom ili jednoredni konusni valjkasti ležajevi postavljeni licem u lice. DF može biti praćeno istim slovom kao i nakon DB.
/DT -Dva uparena kuglična ležaja sa dubokim žljebovima, jednoredni kuglični ležajevi sa ugaonim kontaktom ili jednoredni konusni valjkasti ležajevi raspoređeni u seriji.
Termička obrada
Unutrašnji i vanjski prstenovi ležajeva su stabilizirani i mogu raditi na sljedećim temperaturama:
/S0 - Do 150 stepeni Celzijusa.
/S1 - Do 200 stepeni Celzijusa.
/S2 - Do 250 stepeni Celzijusa.
/S3 - Do 300 stepeni Celzijusa.
/S4 - Do 350 stepeni Celzijusa.
Dopuna maziva
/W - Ne može dopuniti mazivo (nema žljeb za mazivo i otvor za ulje).
/W20 - Vanjski prsten ležaja ima tri rupe za podmazivanje.
/W33 - Vanjski prsten ležaja ima žljeb za podmazivanje i tri rupe za ulje.
/W33X - Vanjski prsten ležaja ima žljeb za podmazivanje i šest rupa za ulje.
Lubricant
Šifra sufiksa koja se koristi za identifikaciju vrste masti napunjene u ležaj sastoji se od grupe slova i dva broja. Slovo označava temperaturni raspon, a sljedeća dva broja označavaju stvarno korištenu mast. Uobičajene grupe slova su sljedeće:
/HT{0}}Mast za visoke temperature (-20 stepeni Celzijusa do +130 stepeni Celzijusa).
/LHT--Mast za niske/visoke temperature (-40 stepeni Celzijusa do +140 stepeni Celzijusa).
/LT{0}}Mast za niske temperature (-50 stepeni Celzijusa do +80 stepeni Celzijusa).
/MT{0}}Mast srednje temperature (-30 stepeni Celzijusa do 110 stepeni Celzijusa).
MT sufiks označava da određeni ležaj koristi nestandardnu mast. Kada se količina masti u ležaju razlikuje od standardne količine punjenja (25%~30% slobodnog prostora unutar ležaja), označava se dodatnim slovom:
A:Količina masti je manja od standardne količine.
B:Količina masti je veća od standardne količine.
C:Količina masti je veća od B.
Ostale karakteristike
Slovo V i drugo slovo (kao što je VA) u kombinaciji sa tri broja koriste se za identifikaciju varijanti standardnog dizajna koje se ne mogu izraziti drugim postojećim sufiksnim kodovima. na primjer:
/VA201--Ležajevi kola za peći.
/VA301--Cilindrični valjkasti ležajevi za vučne motore.
